Unsere Pfahlsysteme

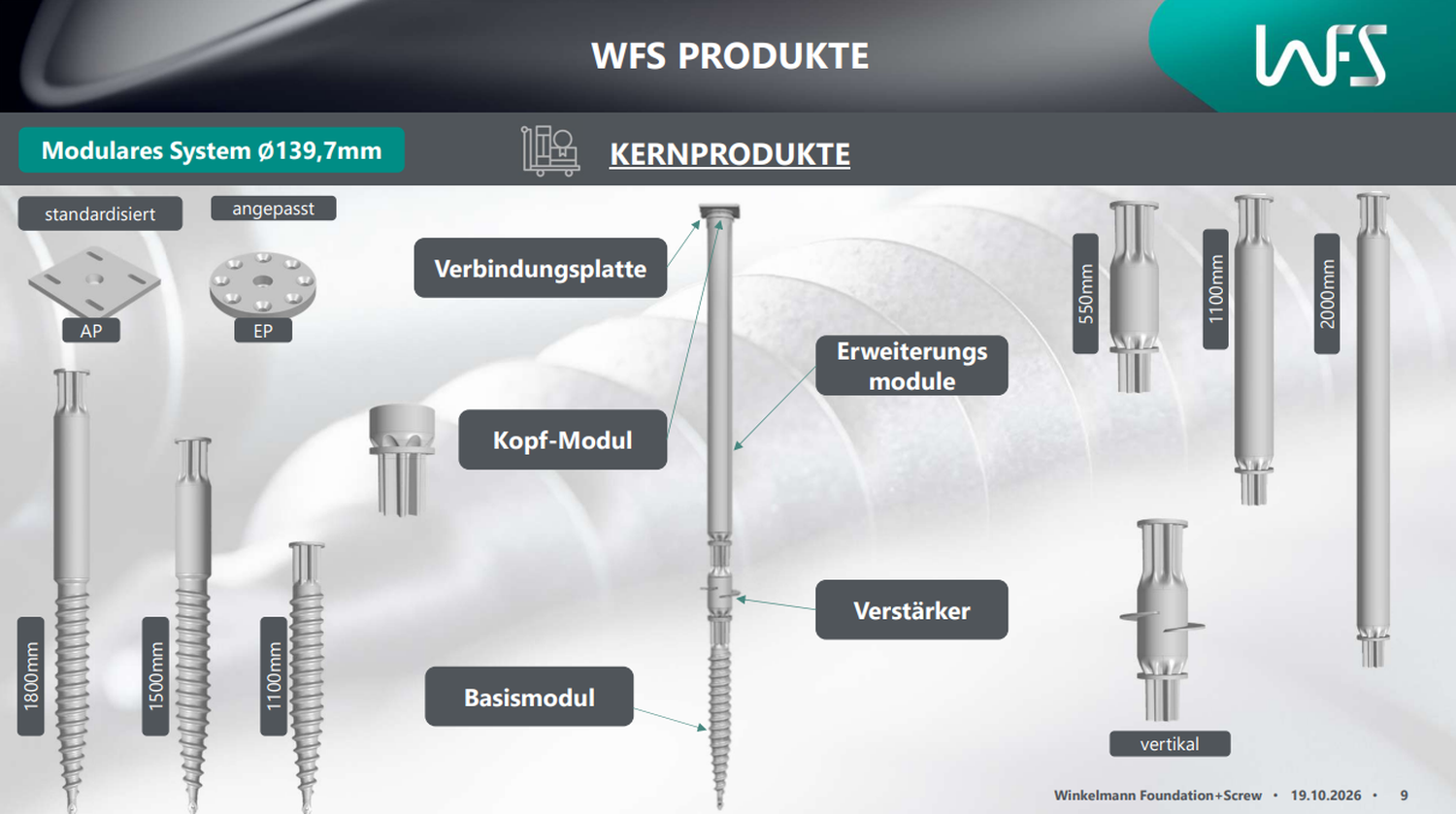

Das System 139,7 ist ein modulares System mit einem Außendurchmesser von 139,7mm und Wandstärken von 3,6 oder 5,0mm. Das Herzstück des Systems ist eine einzigartige Verbindungskonstruktion: ein patentierter 8-armiger Stern (zur Übertragung des Einschraubmoments) und ein Flansch zur Maximierung der geotechnischen Eigenschaften.

Das modulare System ermöglicht das Verbinden einzelner Elemente miteinander und schafft so einen durchgängigen Schraubpfahl; mit einer Länge von 12 m und mehr. Die Spitze des Pfahls wird immer gebildet durch das Basismodul, dessen Gewinde in der Flowforming-Technologie hergestellt wird. Das Basismodul und die Verlängerungen sind in verschiedenen Längen erhältlich. Der Schraubpfahl wird mit einem Kopf oder einer Verbindungsplatte abgeschlossen, an denen die zu stützende Oberkonstruktion befestigt wird. Falls eine Erhöhung der geotechnischen Eigenschaften erforderlich ist, setzen wir vertikale oder horizontale Booster ein.

Das System 88,9 Schrauben sind Schraubfundamente mit fester Länge mit einem Außendurchmesser von 88,9mm und einer Wandstärke von 2,0 oder 3,6mm. Das Gewinde wird ebenfalls mit unserer Flowforming-Technologie hergestellt. Diese Produkte sind in den folgenden Längen erhältlich: 1,0m, 1,7m und 2,4m. Für die Verbindung mit der zu stützenden Konstruktion werden zwei Arten von Anschlüssen verwendet: Typ A – 4 Außengewinde und Typ B – Abschlussplatte mit einem zentralem Gewinde.
